QC Couplage articulaire universel détachable
Structural Caractéristiques:
1. Chaque joint peut faire pivoter l'angle ≤ 35 degrés, la capacité de charge transversale est une grande transmission élevée précision.
2. chargement et déchargement plus facile et plus rapide.
3. Selon les exigences, elle pourrait Processus Slot Key, Hex Hex et Quad Trou.
4. Les articulations de la balle et des manches dépendent de l'angle de déviation et de la charge et les articulations devrait ne pas être soumis à axial tirer.
5. Afin de garantir un fonctionnement sans problème, la position de la tête doit être entièrement lubrifiée de temps à 15h.
Installation Note:
1. Quand Installation d'un couplage universel à l'axe croisé unique, les vitesses d'angle d'extrémité principales et entraînées varient, les axes principaux et entraînés ne peuvent pas être conservés en synchronisation et leur hors de synchronisation Varie avec le β angle.
2. À atteindre la même vitesse angulaire et la même rotation synchrone, A Axe à double croix Couplage universel Devrait être installé ou utilisé par une combinaison de deux axe unique accouplements universels et un intermédiaire arbre.

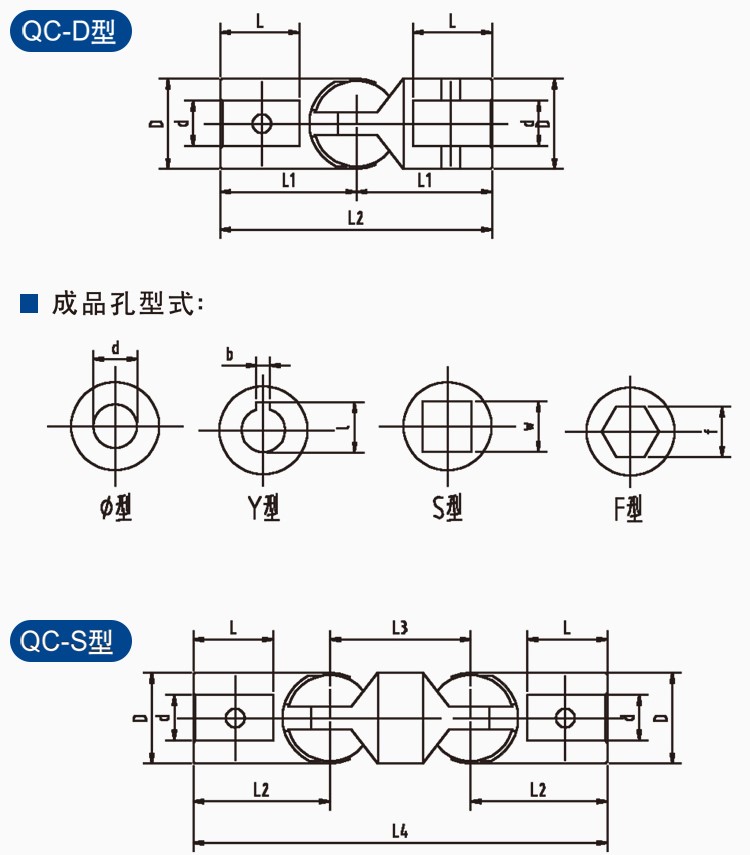

Dessins:

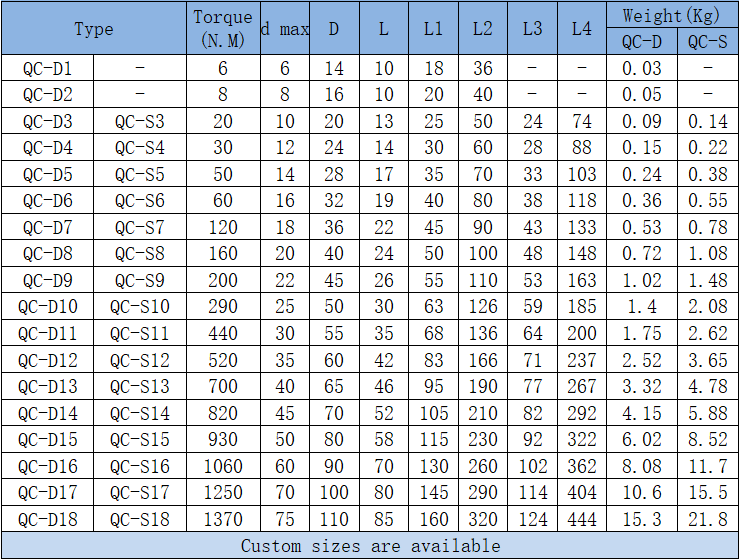

Paramètre Feuilles:
